Descripción

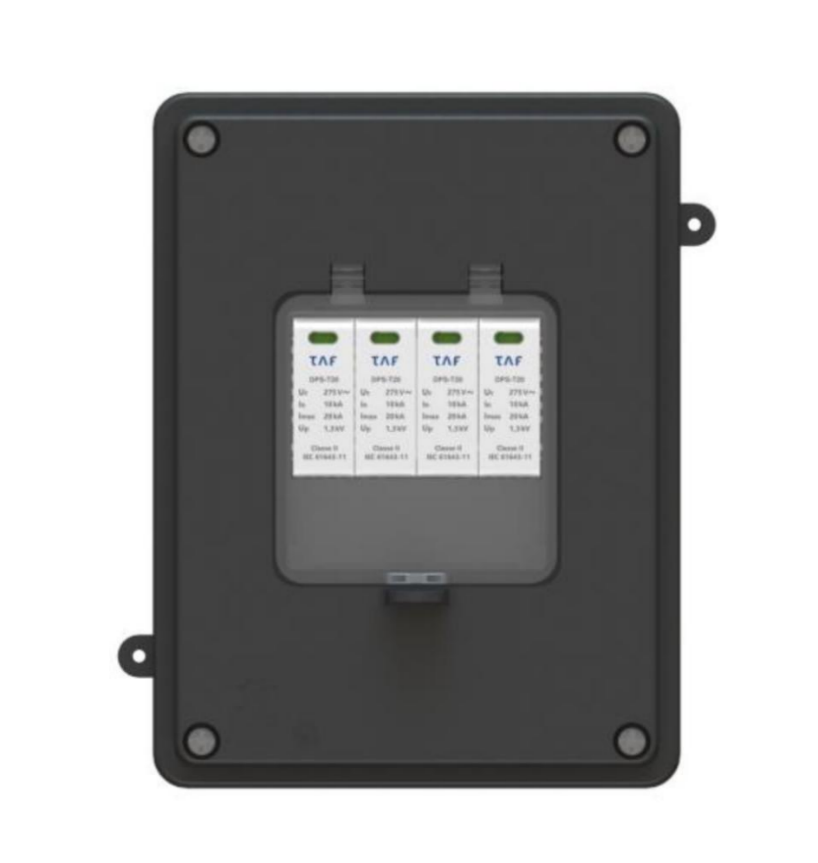

Dispositivo de Protección contra Sobretensiones (DPS), monopolar, Clase I / II (IEC 61643-11), del tipo limitador de tensión, compuesto por Varistor de Óxido Metálico (MOV) asociado a un dispositivo de desconexión térmica (sobretemperatura)
Características:
- Señalización local del estado de operación;
- Señalización remota (opcional);
- Posee interruptor interno que desconecta el DPS al final de la vida útil;
- Fijación en riel DIN 35 (Opcional)
- Aplicaciones:
- Tableros de distribución para protección de instalaciones eléctricas de baja tensión contra picos de tensión de descargas atmosféricas, maniobras de carga y otros.
| Características Generales | Unidad | Estándar | SR |
| Normas aplicables | IEC 61643-11 / ABNT5410 | IEC 61643-11 / ABNT5410 | |
| Modos de protección | L-L, L-N, L-PE y N-PE para sistema TN L-L y L-N para sistema IT e TT | L-L, L-N, L-PE y N-PE para sistema TN L-L y L-N para sistema IT e TT | |
| Tecnología de protección | Varistor de Óxido Metálico (MOV) | Varistor de Óxido Metálico (MOV) | |
| Tiempo de respuesta típico | ns | < 25 | < 25 |
| Protección térmica | SI | SI | |
| Fusible de respaldo | kA | 5 | 5 |
| Señalización del estado de funcionamiento | Verde – SERVICIO; Rojo – DEFECTO | Verde – SERVICIO; Rojo – DEFECTO | |
| Temperatura de funcionamiento | °C | -40 … +70 | -40 … +70 |
| Sección de los conductores de conexión eléctrica | mm² | 4 a 25 | 4 a 25 |
| Fijación | Pared / riel din 35 (opcional) | Pared / riel din 35 (Opcional) | |
| Torque máximo de los bornes de conexión eléctrica | Nm | 3.0 | 3.0 |
| Material de la carcasa | Material con características de no propagación y autoextinción del fuego | Material con características de no propagación y autoextinción del fuego | |
| Grado de protección | Pared IP65 Riel DIN IP20 | Pared IP65 / Riel DIN IP20 | |
| Parámetros eléctricos de los contactos de señalización remota | 120VAC / 1A | 24VDC /1A | ||
| Sección de los conductores de señalización | 1,5 |
- Características Técnicas Especificas
| Conexión
Monofásica |
Conexión
Trifásica Delta / Estrella |
Modelo | Clase | Tensión Máxima de Operación continua (Uc) | Corriente de
descarga máxima @ 8/20μs (Imax) |
Corriente de
descarga máxima @ 10/350μs (Imax) |
Tensión
de referencia @ 1mA (Uref) |
Nivel
de protección (Up) |
| DPS-45-M
DPS-60-M DPS-135-M DPS-180-M DPS-270-M |
DPS-45-D
DPS-60-D DPS-135-D DPS-180-D DPS-270-D |
*DPS-275V—KA-M
**DPS-275V—KA-D |
II
II II I / II I / II |
275V
275V 275V 275V 275V |
45kA
60 kA 135 kA 180kA 270 kA |
–
– – 12.5KA 12.5KA
|
430V
430V 430V 430V 430V |
<1.3kV
<1.3kV <1.3kV <1.5kV <1.9kV
|
| DPS-60-Y
DPS-80-Y DPS-180-Y DPS-140-Y DPS-360-Y |
***DPS-275V—KA-Y
|
II
II II I / II I / II |
275V
275V 275V 275V 275V |
60kA
80 kA 180 kA 240kA 360 kA |
–
– – 12.5KA 12.5KA
|
430V
430V 430V 430V 430V |
<1.3kV
<1.3kV <1.3kV <1.5kV <1.9kV
|
- * Capacidad en kA – M
- **Capacidad en KA – D
- ***Capacidad en kA – Y
Monofásicos 4 hilos (2F + N + G)
Supresor de 45 kA, Clase II, voltaje 120 V / 240 V,
Supresor de 60 kA, Clase II, voltaje 120 V / 240 V,
Supresor de 135 kA, Clase II, voltaje 120 V / 240 V,
Supresor de 180 kA, Clase I/II, voltaje 120 V / 240 V,
Supresor de 270 kA, Clase I/II, voltaje 120 V / 240 V,
Trifásicos Conexión Delta 4 hilos (3F + G)
Supresor de 45 kA, Clase II, voltaje 240 V,
Supresor de 60 kA, Clase II, voltaje 240 V,
Supresor de 135 kA, Clase II, voltaje 240 V,
Supresor de 180 kA, Clase I / II, voltaje 240 V,
Supresor de 270 kA, Clase I/II, voltaje 240 V,
Trifásicos Conexión Estrella 5 hilos (3F + N + G)
Supresor de 60 kA, Clase II, voltaje 208 / 120 V
Supresor de 80 kA, Clase II, voltaje 208 / 120 V
Supresor de 180 kA, Clase II, voltaje 208 / 120 V
Supresor de 240 kA, Clase I/II, voltaje 208 / 120 V
Supresor de 360 kA, Clase I/II, voltaje 208 / 120 V
